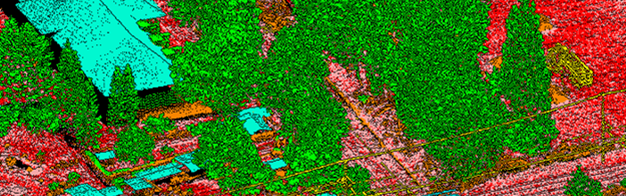

Komplexprojekte

In Komplexprojekten werden die verschiedenen Leistungsbereiche der BLOM Deutschland GmbH eingesetzt, um Projekte zu bewältigen. Hier kommen sowohl Datenerhebung, -auswertung und Interpretation sowie Ableitung von Produkten zum Tragen.

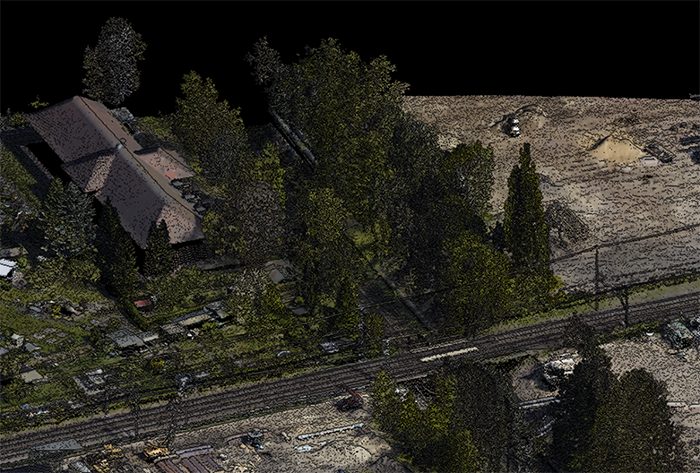

Beispiel der Deutschen Bahn AG anhand der Netzerweiterung Hamburg durch die Bahnlinie S4

Hamburg: Die Neubaustrecke S4 soll am S- und Regionalbahn-Haltepunkt Hasselbrook aus dem bestehenden Netz ausfädeln und parallel zur Strecke Lübeck–Hamburg über Rahlstedt nach Ahrensburg und Bad Oldesloe verlaufen. Die Strecke entspräche damit dem Verlauf der Regionalbahn-Linie RB81, die zwischen 1966 und 2002 bereits bis Ahrensburg als S-Bahn tarifiert und unter der Bezeichnung S4 geführt, jedoch mit lokomotivbespannten Wendezügen bedient wurde. Für den Ausbau der Strecke ist vorgesehen, zwischen Hasselbrook und Ahrensburg eine zweigleisige, bis Gartenholz eine eingleisige S-Bahn-Trasse anzulegen, anschließend wechselten die Züge der S-Bahn in das Fernbahnnetz und erreichen über dieses Bad Oldesloe. Die Neubaustrecken hätte eine Länge von rund 17,3 km, die Gesamtstreckenlänge bis Bad Oldesloe betrüge 35,9 km. Die S4 ist ein Beispiel für vermessungstechnische Komplexprojekte, welche die BLOM Deutschland GmbH für die DB AG bearbeitet.

Die Dienstleistung unterteilte sich in 3 Phasen: 1. die Datenerhebung, 2. die Datenaufbereitung, 3. die Datenmodellierung.

Folgende Leistungen wurden erbracht: Erhebung von Geobasisdaten der Entwurfsplanungsphase S4 Hamburg Hasselbrook – Bad Oldesloe (ca. 26 km) auf der Grundlage einer Helikopterlaserscanning- und Luftbildfliegung sowie Feldvergleich und Ergänzungsmessungen IVL-Bestand und Topographie.

Leistungsbestandteile waren: Geodätische Kontrollpunktmessungen, Datenprozessing, geometrische Aufbereitung Bild- und Laserdaten, Stereoauswertung der Luftbilder, klassifiziertes Oberflächenmodell, Orthophotomosaik und Höhenlinienpläne, Aufbereitung Messwerte, CAD-Bearbeitung, Punktdatendateien, Implementierung Liegenschaftskataster, Verschneidungen mit Daten Dritter, Plandatenerstellung in den Maßstäben 1 : 500 und 1 : 1.000 sowie Lieferung gemäß Datenmodell AG, Aktualisierung DB-GIS.

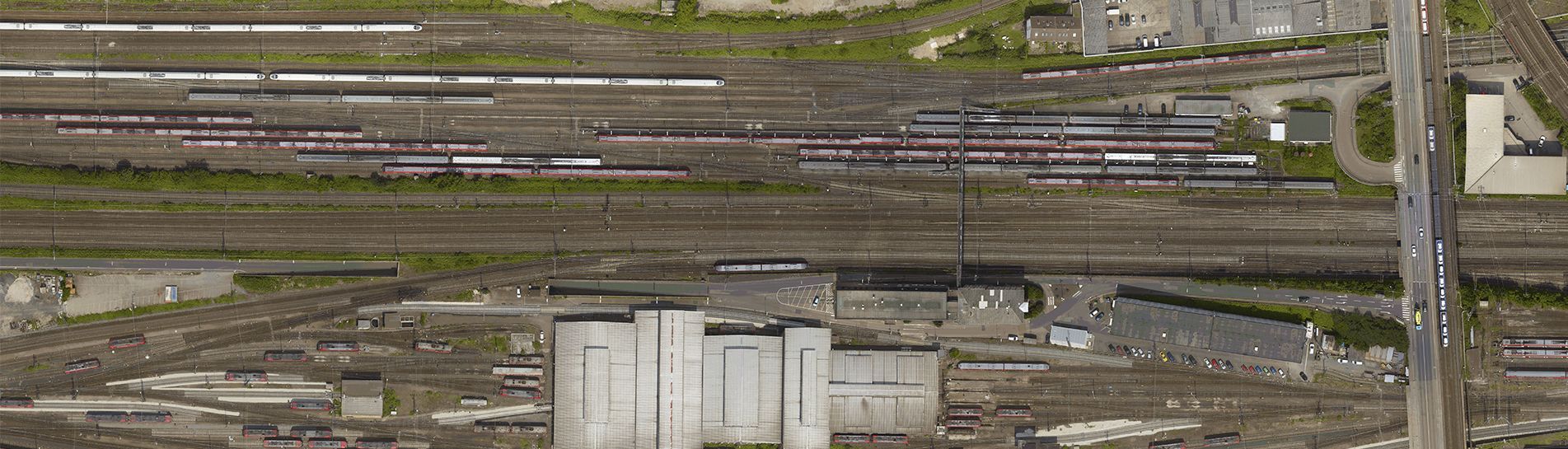

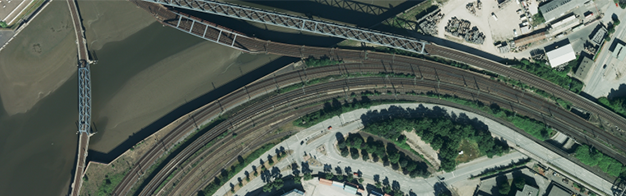

Eisenbahnanwendungen

BLOM Deutschland GmbH ist Rahmenvertragspartner der DB AG und verfügt als bundesweit einziger Dienstleister über alle Rahmenverträge für die bahnspezifischen Fachdienstleistungen Photogrammetrie, Helikopterlaserscanning, Bahnvermessung, DB-GIS und Lichtraumengstellen.

Photogrammetrie: Digitale Luftbildphotogrammetrie, Lichtraumengstellenvermessung (PELIM), Heliscan, Limez III Auswertung – Lichtraumauswertungen

Geoinformatik: DB-Geoinformationssystem (DB-GIS)

Geodäsie: Eisenbahnvermessung

Consulting: Gleisgeometrische Projektierung

UAV-Mapping: Luftbildbefliegung mittels automatisch operierender, unbemannter Flugzeuge

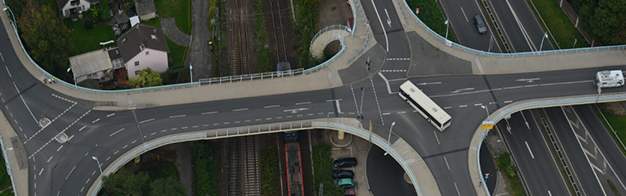

Korridormapping

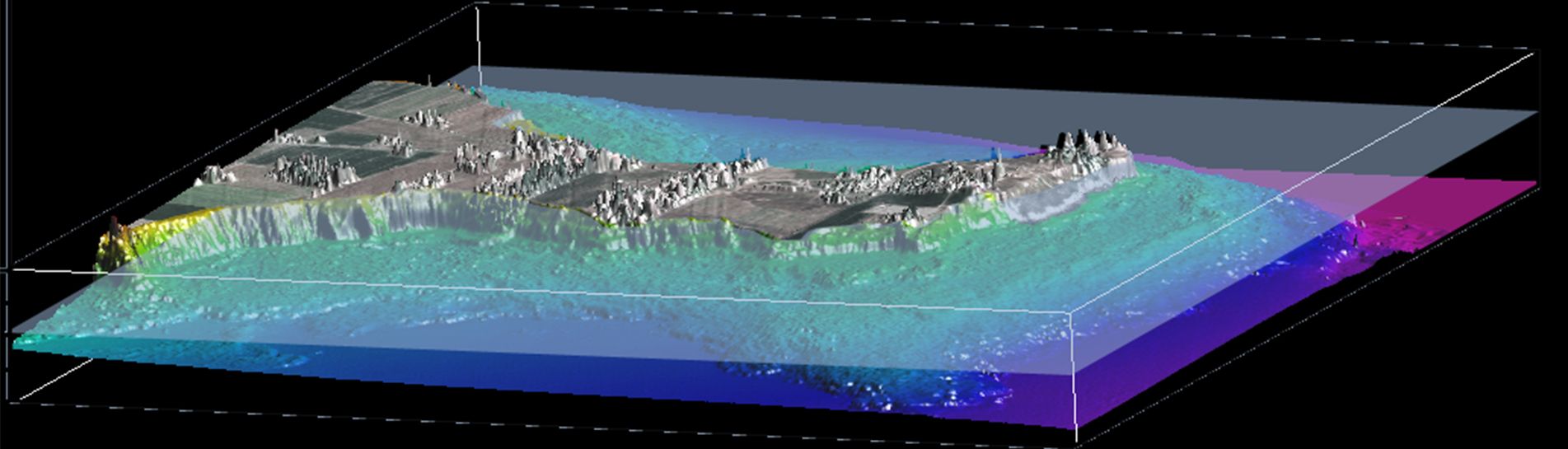

Ob Straße, Wasserwege, Schiene oder Leitungen – wir als BLOM sind überall zu Hause und können unser Portfolio auf allen Korridoren anwenden, speziell mit der Helikopter-Korridormapping haben Sie gleich 3 Datensätze in hoher Qualität auf einmal: Stereobilder (senkrecht), Schrägbilder und Laserdaten zur weiteren Auswertung.

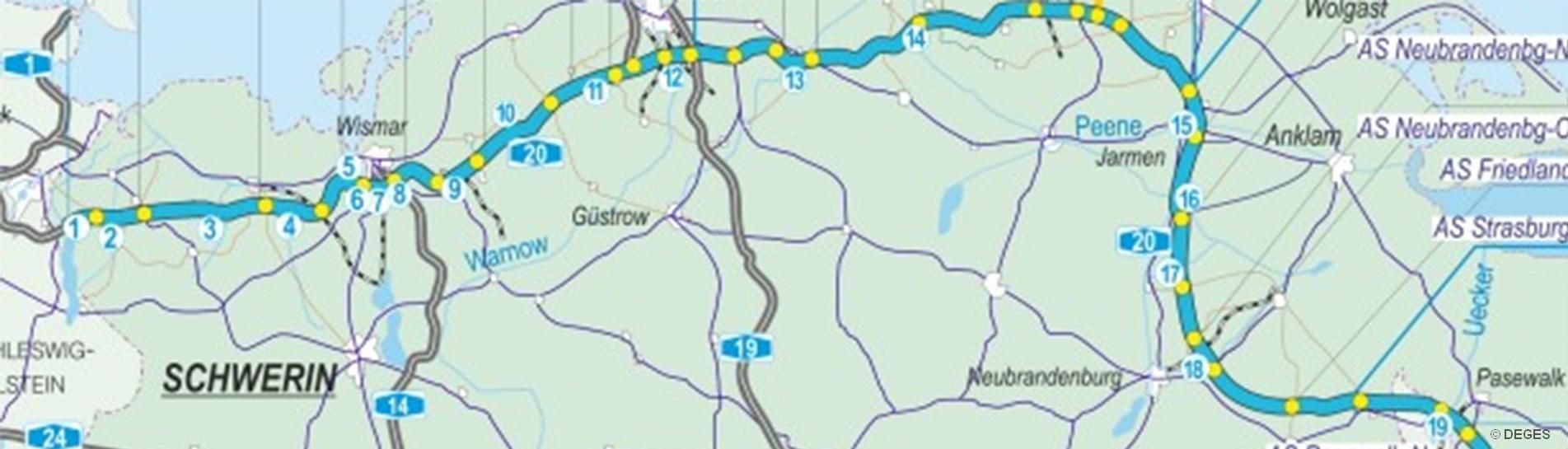

Die „Ostseeautobahn“ A 20 verläuft im Binnenland entlang der Ostseeküste. Sie bündelt den überregionalen Verkehr und entlastet die Küstenorte vom Durchgangsverkehr. Die A 20 verbessert nachhaltig die Erreichbarkeit der jeweiligen Region (Erschließungsfunktion) und ist Teil einer transeuropäischen Verbindung zwischen Nordsee und Baltikum. Das längste Verkehrsprojekt der VDE wurde im Dezember 2005 fertig gestellt. Drei Beispiele für Korridormapping sind folgende vermessungstechnischen Projekte an der „Ostseeautobahn“, welche die BLOM Deutschland GmbH für die DEGES durchgeführt hat:

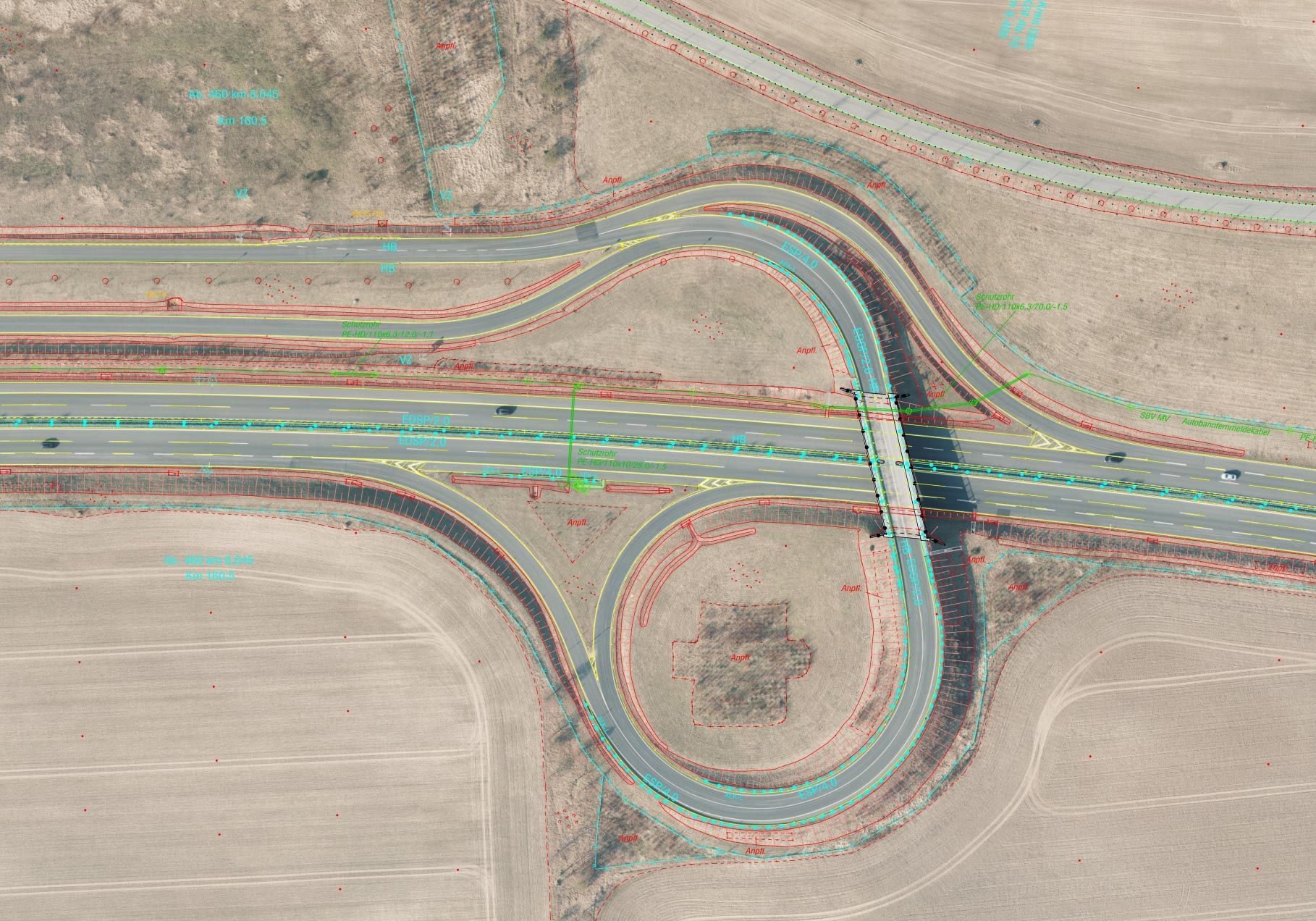

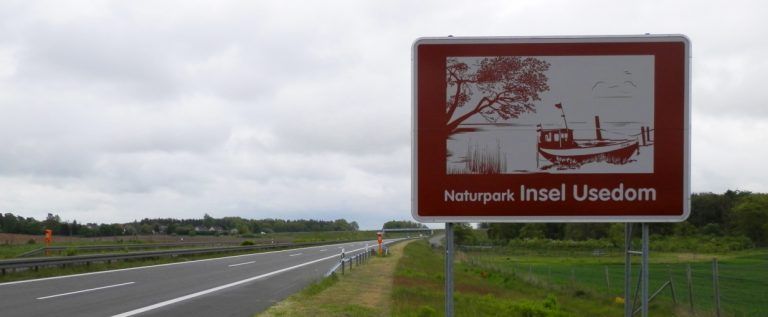

• Herstellung Straßenbestandspläne BAB A20, VKE 2826, AS Tessin bis AS Gützkow (ca. 10 km), Herstellung eines Lage- und Höhenfestpunktnetzes, Bestandsvermessung und Herstellung Bestandspläne: Grundriss und Höhe, Entwässerung, Versorgungsleitungen, Kataster, Ausgleichs- und Ersatzmaßnahmen, Sonderpläne Bauwerke, Beschilderungsdokumentation nach Autobahnwegweisungsinformationssystem (AIS)
• Herstellung Straßenbestandspläne BAB A20, VKE 2823, AS Tessin bis AS Tribsees (ca. 20 km), Herstellung eines Lage- und Höhenfestpunktnetzes, Bestandsvermessung und Herstellung Bestandspläne: Grundriss und Höhe, Entwässerung, Versorgungsleitungen, Kataster, Ausgleichs- und Ersatzmaßnahmen sowie Passpunkte, Bildflug (GSD 5 cm), geometrische und radiometrische Aufbereitung der Bilddaten, DGM-Messung, Herstellung von Orthophotoplänen (GSD 10 cm) für VKE 2822 (ca. 10 km) und VKE 2823 (ca. 20 km)
• Terrestrische Vermessungen an der BAB A20, Lübeck – Stettin (Absteckungen, Baukontrollvermessungen, Nivellements, Festpunktfelder, Bauvermessung), photogrammetrisch gestützte Erstellung von Entwurfsunterlagen von Ausgleichs- und Ersatzmaßnahmen sowie Absteckung, Bestandsdokumentation und Tätigkeit als DEGES-Geschäftsstelle für die Vermessung von VKE 1812 und 1813 (ca. 27 km)


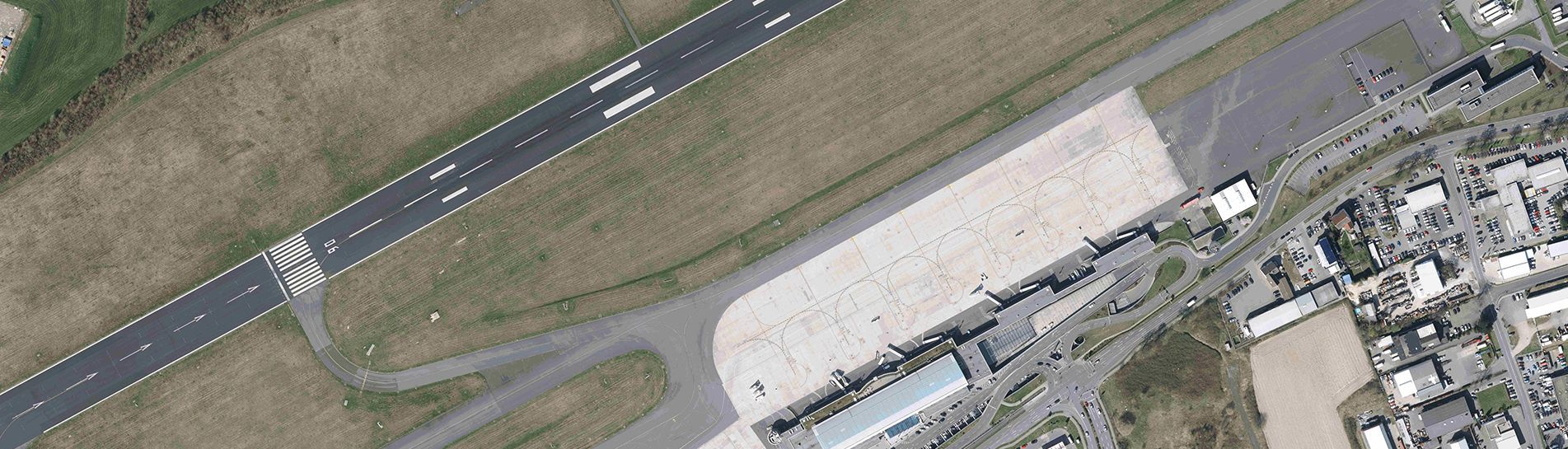

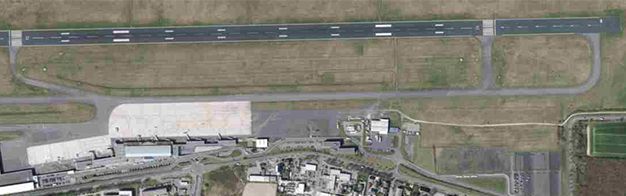

Projekte mit Partner

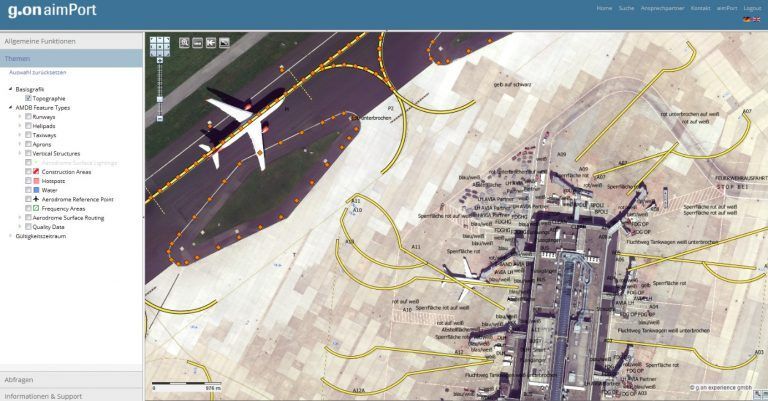

Mit dem Produkt g.on aimPort von g.on experience gmbh wird ein webbasiertes Geoportal zur Dokumentation und Verwaltung komplexer Infrastrukturen bereitgestellt. BLOM erfasst dafür den Basisdatenbestand.

Die g.on experience gmbh, Münster, ist ein branchenübergreifender IT-Dienstleister und Softwareentwickler mit Schwerpunkt Geoinformatik und Geo Asset Management in den Bereichen Infrastruktur-Management, Energieversorgung, Industrie und Verwaltung. Das multidisziplinäre Team von mehr als 25 Mitarbeitern setzt sich aus Geoinformatikern, Informatikern, Ingenieuren, Geographen und Technikern verschiedener Fachrichtungen zusammen. g.on bietet die entsprechende fachliche und technische Kompetenz zur Lösung vieler Aufgaben und zum Erreichen der Ziele ihrer Kunden. Das Hauptprodukt g.on aimPort ist ein webbasiertes Geoportal zur Dokumentation und Verwaltung komplexer Infrastrukturen. g.on aimPort basiert auf Oracle-Technologie. Nicht zuletzt aufgrund dieses Standards fügt sich die Software problemlos in die IT-Umgebung jedes Unternehmens ein.

Ein äußerst wertvolles Gut vieler Unternehmen stellen Daten dar. Datengrundlage einer aimPort Systemumgebung sind räumliche Daten aus einer Oracle Spatial oder Oracle Locator Datenbank. Die Datenhaltung erfolgt demnach nicht in proprietären Formaten, die von anderen Systemen nicht oder nur bedingt genutzt werden können. Vielmehr versteht sich aimPort als Anwendung zur Nutzung von Daten aus fachspezifischen Expertensystemen (z. B. LIDS, Geomedia, CAFM-, oder CAD-Systeme etc.). Diese werden so einem großen Anwenderkreis kostengünstig mit einer intuitiv bedienbaren Oberfläche zugängig gemacht. In dieser Zusammenarbeit stellt BLOM die Daten bereit. Die Daten werden durch einen Bildflug gewonnen, anschließend werden DOPs gerechnet und es kommt eine Stereoauswertung nach entsprechender Spezifikation der g.on experience gmbh zur Weiterverarbeitung in g.on aimPort.

Organisationen mit weitläufigen Immobilien behalten mit g.on aimPort den genauen Überblick über raumbezogene Informationen zu ihren Anlagen sowie wirtschaftliche Daten zu einzelnen Objekten. Zu den Anwendern gehören heute Standortbetreiber von Industrieanlagen, Chemie-, Büro- und Gewerbeparks. Sie verfügen über riesige Flächen mit zahlreichen unterschiedlichen Gebäuden, Grundstücken und Betriebsmitteln. Die großen Datenmengen dahinter müssen detailliert dokumentiert und verwaltet werden.

Gerade Organisationen, deren Infrastruktur häufig verändert wird, haben Bedarf an Planungs- und Verwaltungswerkzeugen wie aimPort. An Flughäfen ist dies in besonders hohem Maße der Fall. An Deutschlands Airports wird ständig um- und ausgebaut bzw. bestehendes erneuert. Gleichzeitig darf der Betrieb nie stillstehen, das Personal muss bei solchen Maßnahmen noch genauer wissen, wann und wo es eingesetzt wird, jede kleinste Aktivität muss mit anderen abgestimmt sein. Eine große Herausforderung an Planer und Organisatoren. Außerdem sind die europäischen Flughäfen verpflichtet, ihre flugverkehrstechnischen Daten nach einer entsprechenden Qualitätsanforderung (ADQ = Aeronautical Data Quality) vorzuhalten. g.on bietet mit dem aimPort ADQ-Template dazu die Lösung. Daher hat sich eine Vielzahl deutscher Flughafenbetreiber für den Einsatz von g.on aimPort als Unternehmenslösung oder als SaaS-Lösung entschieden.
